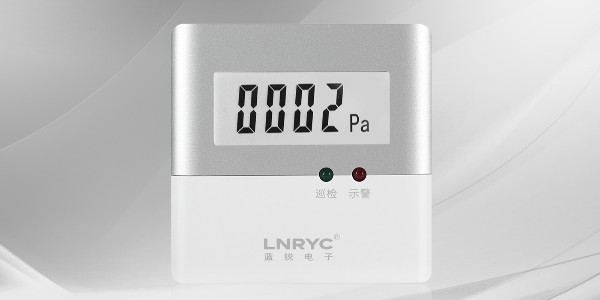

余压传感器是建筑消防防烟系统中的关键设备，用于实时监测楼梯间和前室的压力差，确保火灾时烟气不侵入疏散通道。 余压传感器通过测量两个区域之间的微小压差，将信号传给控制器，联动泄压阀调节压力，保障人员安全逃生。

核心作用与报警标准

余压传感器主要用在高层建筑的防烟楼梯间和前室，防止火灾烟气扩散。不同区域设定压力阈值，一旦超标自动报警并联动泄压。

· 防烟楼梯间：余压值保持在 40Pa 到 50Pa，超过 50Pa 启动泄压，低于 40Pa 停止。

· 前室/合用前室：余压值保持在 25Pa 到 30Pa，超过 30Pa 启动泄压，低于 25Pa 停止。

安装位置与高度规范

安装位置需避开送风口，确保测量准确，通常采用壁挂式或吸顶安装。

1、前室：每层独立空间，需每层设置 1 个余压传感器。

2、楼梯间：上下贯通空间，根据楼层高度设置 1 个（层高 1/3 处）或 2 个（1/4 和 3/4 处）。

3、安装高度：

  · 距地面 2.3 米至 2.5 米左右。

  · 或距吊顶/屋顶 0.2 米至 0.5 米处。

  · 建议安装在防火门上方墙面，避开正压送风口直吹位置。

接线配置与控制器联动

余压传感器通常与余压控制器配合使用，实现自动化监控。

· 通讯方式：多采用二总线制，电源线与信号线共用，无极性接线，布线简单 。

· 线型建议：NH-RVS-2*1.0mm²或 NH-RVS-2*1.5mm²双绞线。

· 接线端子：蓝锐采用 4 端子设计（如 1/2 接电源，3/4 接信号），支持 T 型接法或手拉手连接。

青岛蓝锐电子制造有限公司是一家集余压监控系统的研发、生产、销售于一体的企业。蓝锐已服务于上千家企业，可提供图纸深化和解决方案，资质齐全包验收。欢迎来电咨询：400-812-0910
